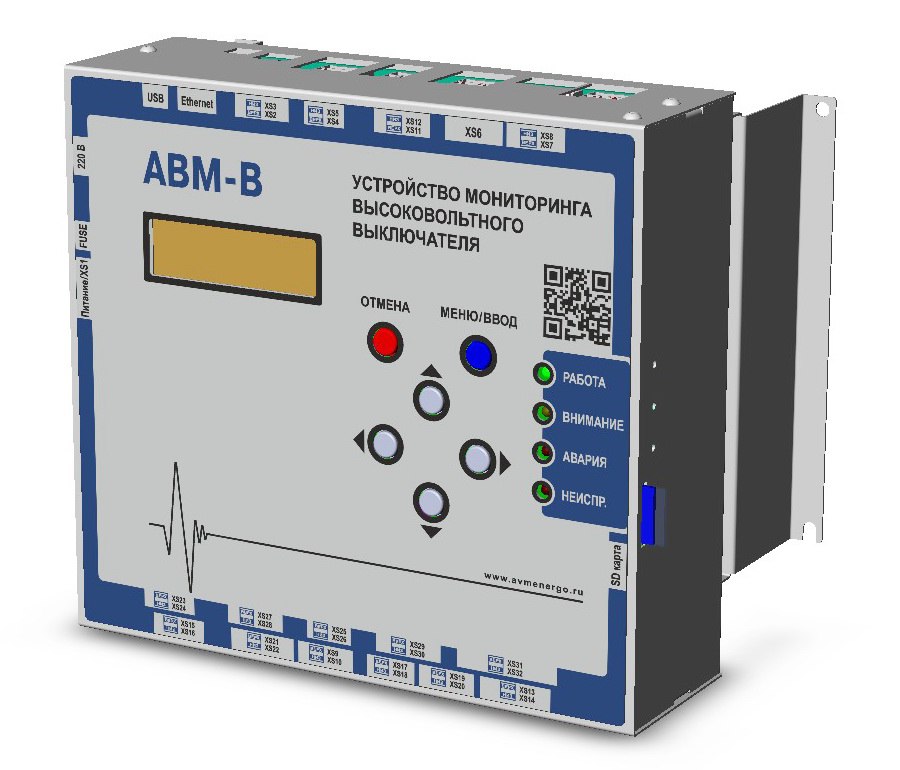

АВМ-В
Устройство мониторинга высоковольтного выключателя
Компанией ООО «АВМ-Энерго» разработана серия устройств (блоков) АВМ-В для мониторинга состояния высоковольтных выключателей. Устройства предназначены для непрерывного измерения и регистрации основных параметров различных типов выключателей 110-1150кВ: баковых, колонковых, воздушных, масляных, элегазовых, с общим приводом или тремя индивидуальными приводами, с пружинным или гидравлическим приводом.
АВМ-В выполняет:
- непрерывное измерение, регистрацию и отображение основных параметров высоковольтных выключателей в нормальных, предаварийных и аварийных режимах;
• прогнозирование технического состояния и расчет остаточного ресурса выключателей.
Достоинства:
- непрерывный контроль всех подсистем выключателя: главного контакта, соленоидов включения / отключения, пружинного или гидравлического привода, плотности элегаза, собственных нужд и оперативных цепей, температуры в шкафах управления и приводов;
• наличие функции цифрового осциллографа для регистрации главных токов и токов соленоидов в процессе включения / отключения, а также
регистрации пусковых токов двигателя привода;
• прямой расчет плотности, температуры сжижения и других параметров элегаза по температуре и давлению в элегазовой камере;
• возможность объединения в локальную сеть с непосредственным выходом в АСУ ТП верхнего уровня.
Функции
Характеристики
Функции
Контроль элегаза (SF6):
- контроль плотности элегаза;
- расчет точки сжижения;
- расчет уровня утечки;
- определение тенденции поведения показателя плотности (расчет времени до достижения уровней срабатывания сигнализации);
- сигнализация при достижении заданных порогов плотности (давления).
Контроль рабочих операций (базовый вариант):
- пофазное формирование дискретных сигналов «выключатель включен \ отключен»; учет количества операций; обнаружение неполнофазных режимов во включенном и отключенном состояниях; измерение и анализ собственного и полного времени отключения и включения;
- коррекция собственного и полного времени отключения и включения в зависимости от температуры и напряжения катушки (при наличии данных от завода-изготовителя).
Контроль рабочих операций (дополнительно в варианте с датчиком перемещения контактов):
- уточненные измерения и анализ собственного и полного времени отключения и включения; анализ скорости размыкания главных контактов выключателя;
- контроль возвратов и концевого положения главных контактов выключателя при коммутациях; контроль перемещения главных контактов в течение цикла ВО;
- контроль времени и положения срабатывания дополнительных блок-контактов по осциллограмме перемещения контактов; коррекция сигнала датчика перемещения контакта в зависимости от кинематики механизма привода (при наличии данных от завода-изготовителя).
Контроль тока отключения:
- снятие осциллограммы токов при коммутации; расчет коммутационного износа выключателя и остаточного ресурса работы;
- расчет времени горения дуги;
- сигнализация при превышении соответствующих порогов износа, времени горения дуги.
Контроль пружинного привода:
- измерение и анализ времени завода пружины;
- учет количества запусков двигателей заводки пружин; измерение и анализ токов двигателей.
Контроль гидравлического привода:
- учет количества запусков приводного механизма;
- анализ времени повторной подкачки после выполнения коммутационной операции;
- оценка уровня утечек из гидравлической системы; оценка КПД подкачки;
- сигнализация при превышении гидравлических порогов давления (при наличии датчика гидравлического давления);
- контроль утечки азота из аккумулятора.
Контроль собственных нужд и оперативных цепей, самоконтроль:
- контроль целостности цепей соленоидов; контроль наличия оперативного тока (только в АВМ-В);
- контроль наличия напряжения собственных нужд;
- контроль температуры в шкафах приводов и управления выключателем;
- самоконтроль аппаратных устройств блока мониторинга.
Функции сигнализации:
- формирование дискретных сигналов аварийной и предупредительной сигнализации
Характеристики
| Наименование параметра | Значение | |
| 1. Параметры цепей питания: — напряжение переменного тока, частотой 50Гц или напряжение постоянного тока — потребляемая мощность, Вт, не более | (187..242) В (217..330) В 30 Вт | |
| 2. Параметры измерения основных токов: — переменный ток с номинальным действующим значением (Iн) — диапазон измеряемых токов — пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения переменного тока | 1 или 5 А от 0,5*Iн до 40*Iн ± 3,0 % | |
| 3. Параметры измерения температуры: — число каналов измерения температур — диапазон измерения — основная абсолютная погрешность измерений | 5 (-50.. +100)°С ± 1,0°С | |
| 4. Параметры измерения аналоговых сигналов: — переменный ток, А — диапазон токовых аналоговых сигналов — основная погрешность измерения | (0,1..5) А (0..20) мА не хуже 0,5 % | |
| 5. Требуемая коммутационная способность внешних сигнальных контактов: — номинальное напряжение — ток | =24 В не менее 5 мА | |
| 6. Коммутационная способность выходных контактов реле: — напряжение — ток | =220В 0,3 А | ~220В 5 А |
| 7. Коммуникационный узел: — графический ЖК-дисплей — клавиатура — светодиодная индикация — последовательный интерфейс — карта памяти | 128х32 точки 6 кнопок 4 светодиода USB SD-Card | |
| 8. Интерфейс обмена с верхним уровнем, протокол обмена с верхним уровнем | Ethernet Modbus TCP, IEC-870-5-104 | RS-485 Modbus RTU |
| 9. Габаритные размеры (высота x ширина x глубина) | 310 x 280 x 95 мм | |
| 10. Масса | не более 5 кг | |
Блок АВМ-В является составной частью иерархической системы мониторинга (второй уровень) высоковольтных выключателей, включающей в себя (для подсистемы одного объекта), кроме самого блока, набор датчиков для конкретного типа выключателя (первый уровень) и канал последовательной связи с верхним уровнем (рис. 1). Верхний уровень системы может быть автономным в виде отдельного промышленного компьютера, либо реализован в АСУ ТП энергообъекта в качестве одной из подсистем.
Один блок АВМ-В обслуживает один 3-фазный выключатель.
Наиболее предпочтительное место установки блока мониторинга АВМ-ВК – шкаф управления (ШУ) выключателем. Однако, устройство может быть установлено в собственном обогреваемом шкафу уличного исполнения, расположенном в непосредственной близости от ШУ выключателем.
Предусмотрен вариант крепления блока на DIN-рейку или на оригинальный держатель по требованию заказчика.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Встроенное программное обеспечение АВМ-В «Программа управления устройством мониторинга высоковольтных выключателей АВМ-В» выполняет функции сбора и обработки информации о параметрах режима и состоянии, а также мониторинг состояния высоковольтного выключателя, формирование дискретных сигналов для систем верхнего уровня при отклонении параметров от заданных значений.
Стоимость программного обеспечения
Программное обеспечение поставляется вместе с устройствами мониторинга высоковольтного выключателя АВМ-В.
Для приобретения устройств АВМ-В необходимо обратиться телефону: +7 (495) 673-83-25 или по электронной почте info@avmenergo.ru
