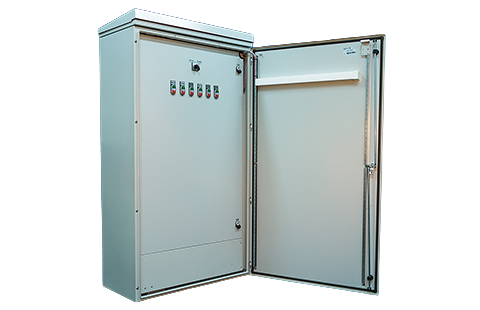

Шкаф автоматического управления охлаждением трансформатора микропроцессорный программируемый
Компанией ООО «АВМ-Энерго» разработан шкаф ШАОТ-МП, предназначенный для управления системами охлаждения трансформаторного оборудования типа Д, ДЦ, НДЦ, Ц, НЦ и комбинированной М/Д/ДЦ, сигнализации неисправностей и защиты электродвигателей маслонасосов и вентиляторов систем охлаждения трансформаторного оборудования.
Шкаф автоматического управления охлаждением трансформатора микропроцессорный программируемый ШАОТ-МП реализован на базе современных микроконтроллерных устройств, что позволяет выйти на новый уровень повышения наблюдаемости трансформаторного оборудования по сравнению с традиционными применяемыми на настоящий момент решениями.
- Эффективность эксплуатации
Применение шкафов управления охлаждением ШАОТ-МП позволяет обеспечить повышение эффективности эксплуатации трансформаторного оборудования.
- Техническая поддержка
Квалифицированный персонал службы технической поддержки обеспечивает сопровождение шкафов управления трансформаторного оборудования ШАОТ-МП в течение всего срока эксплуатации.
Шкаф автоматического управления охлаждением трансформатора микропроцессорный программируемый ШАОТ-МП может эксплуатироваться при следующих условиях по климатическим и механическим факторам:
- рабочая температура окружающей среды (–60… +45) °С ;
- относительная влажность не выше 95% при +25 °С;
- атмосферное давление (84 … 106,7) кПа;
- степень защиты шкафа – IР55;
- механические факторы – по группе М6 ГОСТ 17516.1.
Руководство пользователя
Характеристики
Функции ШАОТ-МП
Руководство пользователя
По ссылкам ниже любой желающий может скачать все необходимые мануалы и руководства пользователя, а также необходимые инструкции по обновлению программного продукта. Наши сотрудники в случае необходимости сделают все, чтобы вы получили максимальный комфорт от эксплуатации наших продуктов.
- Инструкция по монтажу ШАОТ-МП
- Рекламный буклет ШАОТ-МП
- Руководство по вводу в работу ШАОТ-МП
- Руководство по ремонту и обслуживанию ШАОТ-МП
- Руководство по эксплуатации ШАОТ-МП
- Руководство пользователя Конфигуратор ШАОТ-МП
- Руководство пользователя ШАОТ-МП
- Технические требования к проектированию и монтажу кабельных сетей ШАОТ-МП
- Техническое описание ШАОТ-МП
Характеристики
| Наименование параметра | Значение | |
| 1. Параметры цепей питания: — номинальное напряжение основной и резервной шин питания, В — номинальная частота, Гц — потребляемая мощность без двигательной нагрузки (при отключенных нагревателях), ВА, не более — потребляемая мощность без двигательной нагрузки (при включенных нагревателях), ВА, не более | ~3×400 50 160 760 | |
| 2. Параметры системы охлаждения: — количество электродвигателей системы охлаждения (не более), шт. — номинальное напряжение электродвигателей, В — мощность электродвигателя системы охлаждения (не более), кВт | 16 ~3×400 5,5 | |
| 3. Каналы измерения токовых сигналов (0…1(5)) А: — количество аналоговых входов 0…1(5) А, шт. | 1 | |
| 4. Каналы измерения аналоговых сигналов (4…20) мА: — количество аналоговых входов 4…20 мА, шт. | 7 | |
| 5. Параметры входных контактных сигналов — количество дискретных входов (=220 В, с точностью ±1 с), шт. | 5 | |
| 6. Параметры выходных контактных сигналов: — количество контактных выходов (НО контакты / НЗ контакты), шт. — допустимые параметры питания контактов, не более | 12 / 12 ~250В, 5А или =220В, 0,4А | |
| 7. Параметры интерфейсов — внутренний интерфейс / протокол связи — внешний интерфейс — поддерживаемые протоколы связи | RS-485 / Modbus RTU ВОЛС (многомодовое оптоволокно) 50/125 мкм или 62,5/125 мкм Modbus TCP | |
| 8. Габаритные размеры (ширина x высота x глубина) | 810 x 1580 x 425 мм | |
| 9. Масса, кг, не более | 200 | |
Функции ШАОТ-МП
Управление системой охлаждения в автоматическом режиме на основе входных сигналов:
Аналоговые сигналы:
- Ток нагрузки (по стороне ВН)
- Температура верхних слоев масла
- Температура обмотки (наиболее нагретой точки ННТ)
- Температура окружающей среды
- «Трансформатор отключен»
- «Температура ВСМ достигла уставки №1»
- «Температура ВСМ достигла уставки №2»
- «Токовая нагрузка достигла уставки №1»
- «Токовая нагрузка достигла уставки №2»
Конфигурирование уставок включения/отключения электродвигателей вентиляторов и/или маслонасосов, а также уставок перехода СО между режимами охлаждения
Управление каждым электродвигателем системы охлаждения в ручном режиме с помощью органов управления на лицевой части ШАОТ-МП
Управление системой охлаждения в дистанционном режиме посредством цифровой связи с системами верхнего уровня (например, АСУ ТП)
Возможность временного разделения включения электродвигателей СО с регулируемой выдержкой времени
Автоматическая защита электродвигателей вентиляторов от образования наледи путем их периодического включения при заданном диапазоне температур окружающего воздуха
Обеспечение адаптивного управления режимами охлаждения СО типа М/Д/ДЦ по критериальным параметрам и алгоритмам, согласованным с изготовителем трансформаторного оборудования
Передача данных в цифровом виде в системы верхнего уровня:
- включение СО
- количество включенных электродвигателей вентиляторов и/или маслонасосов;
- неисправность СО
- аварийное отключение любого рабочего электродвигателя вентилятора или маслонасоса
- включение резервного охладителя (насоса)
- аварийное отключение резервного охладителя (насоса)
- включение/отключение рабочего и резервного источников питания
- отключение СО трансформатора
- включение/отключение системы обогрева шкафа
- количество отработанных моточасов по каждому электродвигателю вентилятора и/или маслонасоса
- текущий ресурс по каждому электродвигателю вентилятора и/или маслонасоса
- текущий режим охлаждения (для СО типа М/Д/ДЦ)
- все отказы КТС шкафа
Самодиагностика коммутационных аппаратов по каждому электродвигателю
Плавный пуск электродвигателей (по требованию Заказчика)
Выдача дискретных сигналов о работе системы охлаждения в соответствии с ГОСТ 11677-85 и ГОСТ Р 52719-2007:
- сигнал 1: «Система охлаждения включена»
- сигнал 2: «Неисправность системы охлаждения»
- сигнал 3: «Система охлаждения отключена»
- сигнал 4: «Прекращение циркуляции масла»
- сигнал 5: «Остановка вентиляторов дутья»
- сигнал 6: «Включен резервный охладитель»
- сигнал 7: «Включен резервный источник питания системы охлаждения»
- сигнал 8: «Включен нагреватель»
- сигнал 9: «Отключен нагреватель»
- сигнал 10: «Автоматическое управление»
- сигнал 11: «Ручное управление»
- сигнал 12: «Неисправность ШАОТ-МП»
Автоматическая блокировка включения электродвигателей маслонасосов при низких температурах масла
Контроль доступа в шкаф с функцией регистрации открытия двери
