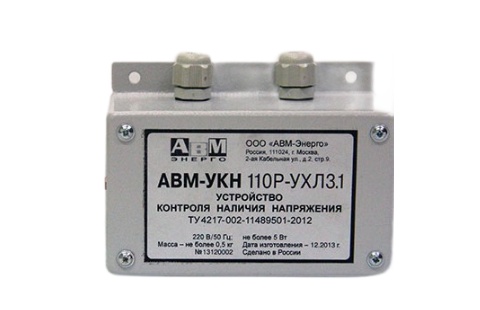

Устройство контроля наличия напряжения
Устройство контроля наличия напряжения АВМ-УКН предназначено для непрерывного определения наличия высокого напряжения в первичной цепи (шинах, заземлителях, выключателях, разъединителях) распределительных устройств (РУ), в том числе комплектных распределительных устройств с элегазовой изоляцией (КРУЭ).
Варианты исполнения устройства АВМ-УКН определяются классом напряжения РУ и требованиями к выходному интерфейсу. Выбор варианта исполнения АВМ-УКН определяется типом оборудования, для работы с которым предназначено устройство, и требованиями заказчика.
Принцип работы АВМ-УКН основан на емкостном делителе, верхнее плечо которого – это конструктивный элемент РУ или КРУЭ, а нижний – специализированный высоковольтный конденсатор, установленный на плате АВМ-УКН.
Устройство контроля наличия напряжения АВМ-УКН по уровням срабатывания удовлетворяет МЭК 62271-206, а также имеет защиту от перенапряжений в первичной цепи и других электромагнитных воздействий (коммутационных, грозовых и т.п.).
Климатические и механические факторы
Характеристики
Функции АВМ-УКН
Климатические и механические факторы
- рабочая температура окружающей среды (+5… +45) °С ;
- условия хранения категории 2 по ГОСТ 15150;
- относительная влажность не выше 95% при +25 °С;
- атмосферное давление (84 … 106,7) кПа;
- степень защиты блока – IР21;
- механические факторы – по группе М6 ГОСТ 17516.1.
Характеристики
| Наименование параметра | Значение | |
| Параметры цепей питания: напряжение переменного тока частотой 50Гц, В потребляемая мощность, Вт, не более | 187…242 5 | |
| Номинальное напряжение / наибольшее рабочее напряжение первичной цепи, Uном/Uн.р., кВ | 110/126 и выше в соответствии с ГОСТ 29322 | |
| Диапазон входного напряжения, соответствующий индикации о наличии напряжения, % | 45 — 100 | |
| Диапазон входного напряжения, соответствующий индикации об отсутствии напряжения, % | 0-10 | |
| Время реакции на изменение сигнала на входе, с | 1 | |
| Коммутационная способность выходного контакта реле: напряжение, В ток, А | =220 0,3 | ~250эф 8 |
| Интерфейс обмена с верхним уровнем | (4…20) мА или RS-485 | |
| Протокол обмена с верхним уровнем | Modbus RTU | |
| Габаритные размеры (высота x ширина x глубина), мм, не более | 200 x 190 x 100 | |
| Масса, кг, не более | 0,5 | |
Функции АВМ-УКН
Определение наличия / отсутствия напряжения
- однозначное определение в первичной цепи наличия напряжения, при его значении 45% – 100% от номинального
- однозначное определение в первичной цепи отсутствия напряжения, при его значении 0% – 10% от номинального
Индикация светодиодными указателями
- красного цвета при наличии напряжения в первичной цепи;
- зеленого цвета при отсутствии напряжения в первичной цепи;
- отсутствие индикации обозначает отсутствие питания АВМ-УКН или его неисправность.
